Эластичная мембранная муфта

Достоинства муфт:

- неразъемная; - жесткая; - большой срок службы; - выполнена из легких сплавов, малая масса; - простая установка с помощью клемм;

- эксплуатация на высоких оборотах, - небольшие габариты; - без зазорная; - без затрат на обслуживание; - бесшумный ход

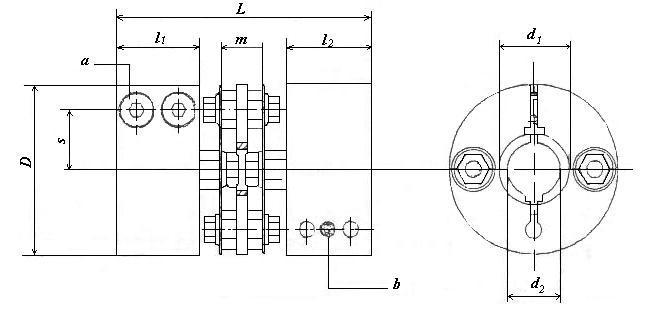

№ заказа	Угловое смещение	Макс. осевое смещение, мм	Макс. радиальное смещение, мм	Крутящий момент, Nm		D, мм	L, мм	посадочное отверстие, мм		m, мм	l1:l2, мм	s, мм	a DIN 7984	b DIN 915	U, мм	GD^2, кг/мм^2	Вес, кг
				Ном.	Макс.			d1 min	d2 max
У53-216М-01	1^о	±0,3	±0,20	20	50	48	80	12	20	16,5	24	17	М5х18	М4х10	-	622	0,270
У53-216М-02	1^о	±0,3	±0,25	40	100	60	92	20	28	17	28	22	М6х22	М5х16	-	1800	0,500
У53-216М	1^о	±0,4	±0,30	100	250	80	100	20	40	21	28	30	М6х25	М5х10	-	9600	1,500

Макс. скорость вращения:

У53-216М-01; -02 = 6000 мин^-1

У53-216М = 5000 мин^-1

Пример обозначения при заказе: У53-216М-01 Муфта (d₁= 12 мм, d₂ = 14 мм).
